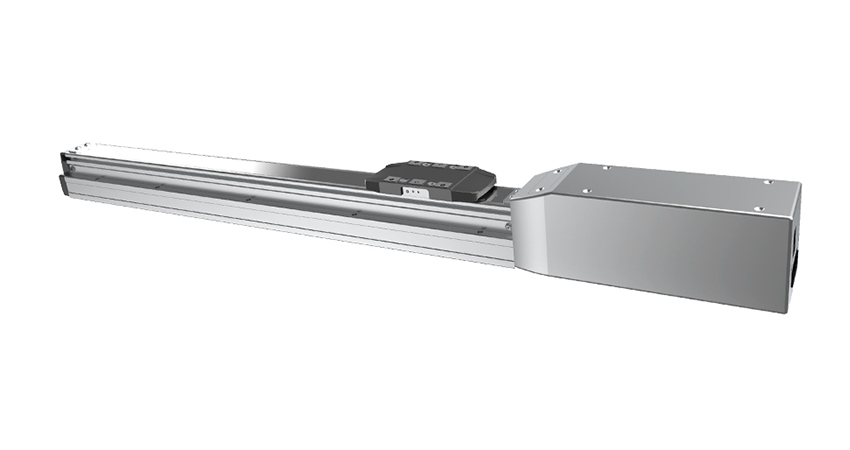

Z-Mod-SE-44-10SE

首頁 / 智能電缸 / Z-Mod-SE-44-10SE
  • 電機功率/電壓：100W/DC24V
  • 額定扭矩：0.32N.m
  • 重復定位精度：±0.01mm
  • 行程范圍：50-500mm(50mm間隔)
  • 馬達額定轉速: 3000RPM
  • 電機功率/電壓：100W/DC24V
  • 額定扭矩：0.32N.m
  • 重復定位精度：±0.01mm
  • 行程范圍：50-500mm(50mm間隔)
  • 馬達額定轉速: 3000RPM

Z-Mod-SE-44-10SE 核心參數

電機功率/電壓 100W/DC24V
額定扭矩 0.32N·m
滾珠絲杠導程 5mm 10mm
最高速度 250mm/s 500mm/s
額定加速度（注1） 0.3G 0.3G
最大可搬重量 水平/壁掛 30kg 15kg
垂直 10kg 5kg
額定推力 361.7N 180.9N
行程范圍 50~500mm（50mm間隔）
馬達額定轉速 3000RPM
注1：1G=9800mm/sec2。
通用規格
重復定位精度 ±0.01mm
驅動方式 滾珠絲杠Φ10mm轉造C7級
動態容許力矩（注2） Ma：8.7N·m；Mb：8.7N·m；Mc：12.5N·m
負荷允許伸出長度 200mm以下
傳感器 ①-LS；②HOME；③+LS，NPN，DC24V
感應器線纜長度 2m
基座材質 擠壓鋁型材，白色光澤
安裝面積精度要求 平面度0.05mm以下
使用環境 0~40℃，85％RH（不結霜）
注2：行走壽命為10000km時的數值

規格參數

型號性能
電機功率/電壓 100W/DC24V
額定扭矩 0.32N·m
滾珠絲杠導程 5mm 10mm
最高速度 250mm/s 500mm/s
額定加速度（注1） 0.3G 0.3G
最大可搬重量 水平/壁掛 30kg 15kg
垂直 10kg 5kg
額定推力 361.7N 180.9N
行程范圍 50~500mm（50mm間隔）
馬達額定轉速 3000RPM
注1：1G=9800mm/sec2。
通用規格
重復定位精度 ±0.01mm
驅動方式 滾珠絲杠φ10mm轉造C7級
動態容許力矩（注1） Ma:8.7N.m, Mb:8.7N.m, Mc:12.5N.m
負荷允許伸出長度 200mm以下
傳感器 ①-LS, ②HOME, ③+LS, NPN, 24V
感應器線纜長度 2m
基座材質 擠壓鋁型材，白色光澤
安裝面積精度要求 平面度0.05mm以下
使用環境 0-40℃, 85%RH(無結霜）
注1：行走壽命為10000km時的數值

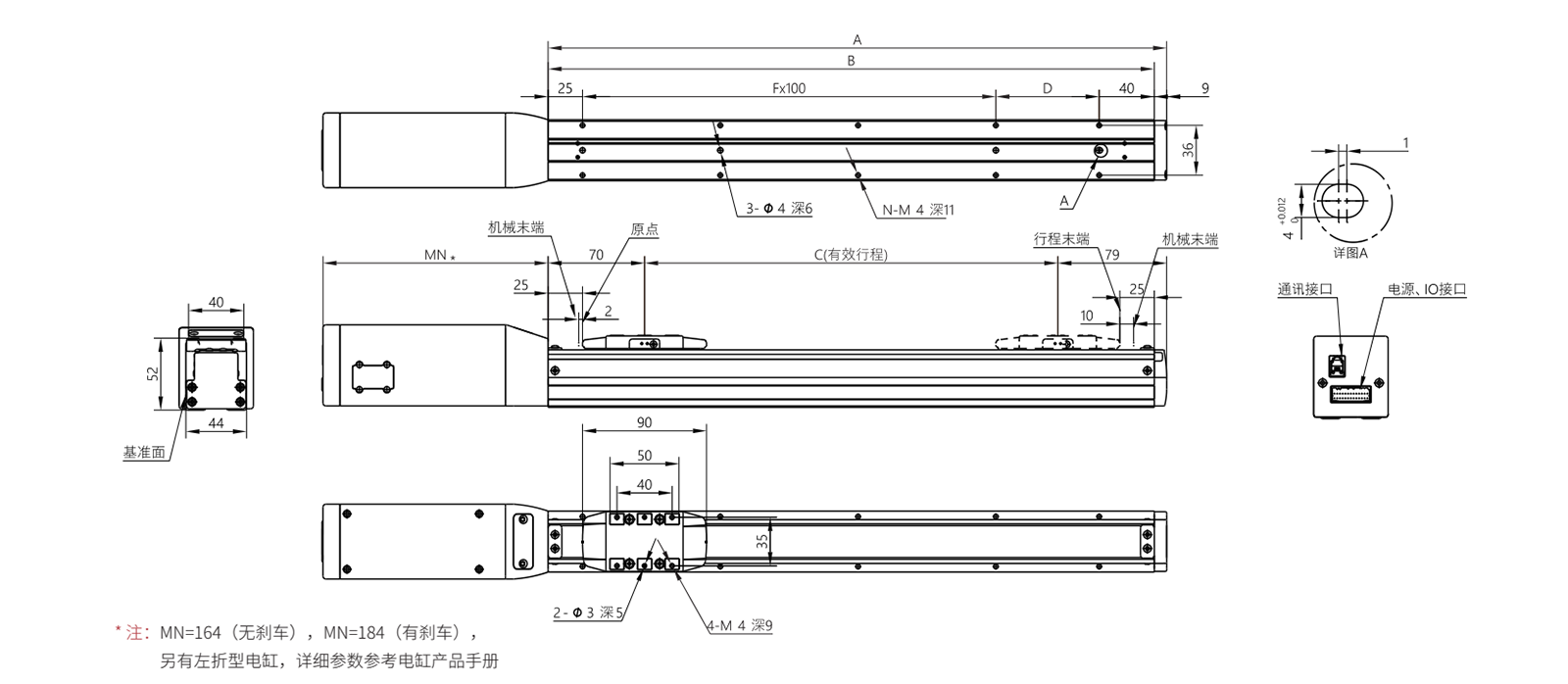

尺寸圖代號說明 ? 質量； 單位：mm
有效行程 50 100 150 200 250 300 350 400 450 500
A 199 249 299 349 399 499 499 549 599 649
B 190 240 290 340 390 440 490 540 590 640
C 50 100 150 200 250 300 350 400 450 500
D 25 75 25 75 25 75 25 75 25 75
F 1 1 2 2 3 3 4 4 5 5
N 6 6 8 8 10 10 12 12 14 14
質量（kg） 1.3 1.5 1.7 1.9 2.1 2.3 2.5 2.7 2.9 3.1
