Z-Arm 1832協作型
首頁 / 四軸協作機械臂 / Z-Arm 1832
產品描述
資料下載
產品描述
Z-Arm 1832 產品優勢
| 高精度 | Z軸定制 |
| 重復定位精度 ±0.02mm | 0.1-0.5m |
| 大臂展 | 高性價比 |
| J1軸160mm J2軸160mm | 工業級品質 消費級價格 |

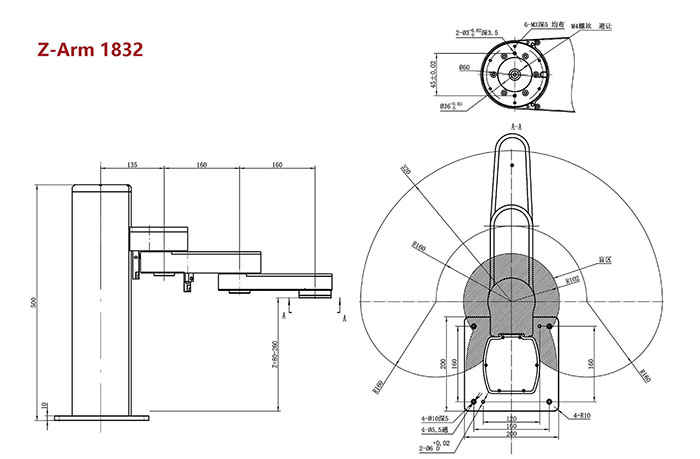

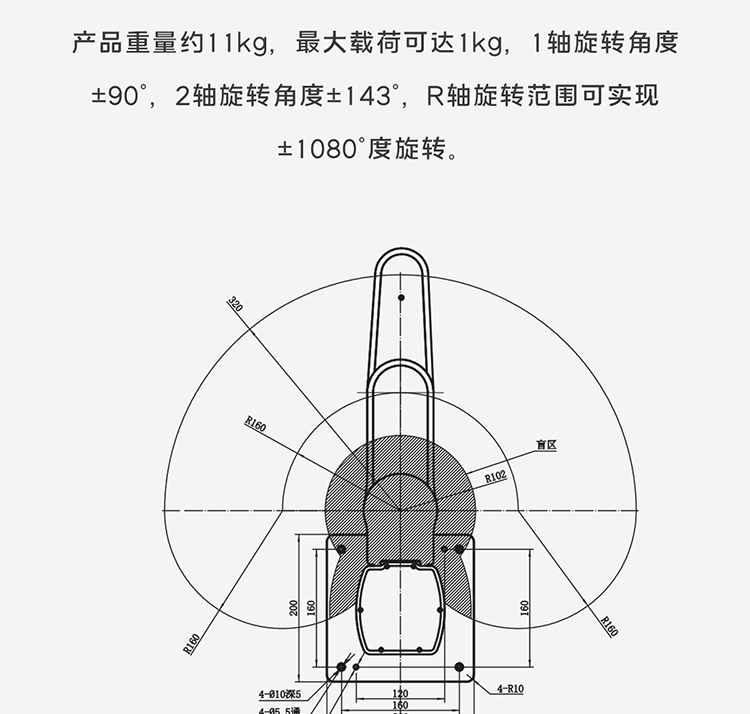

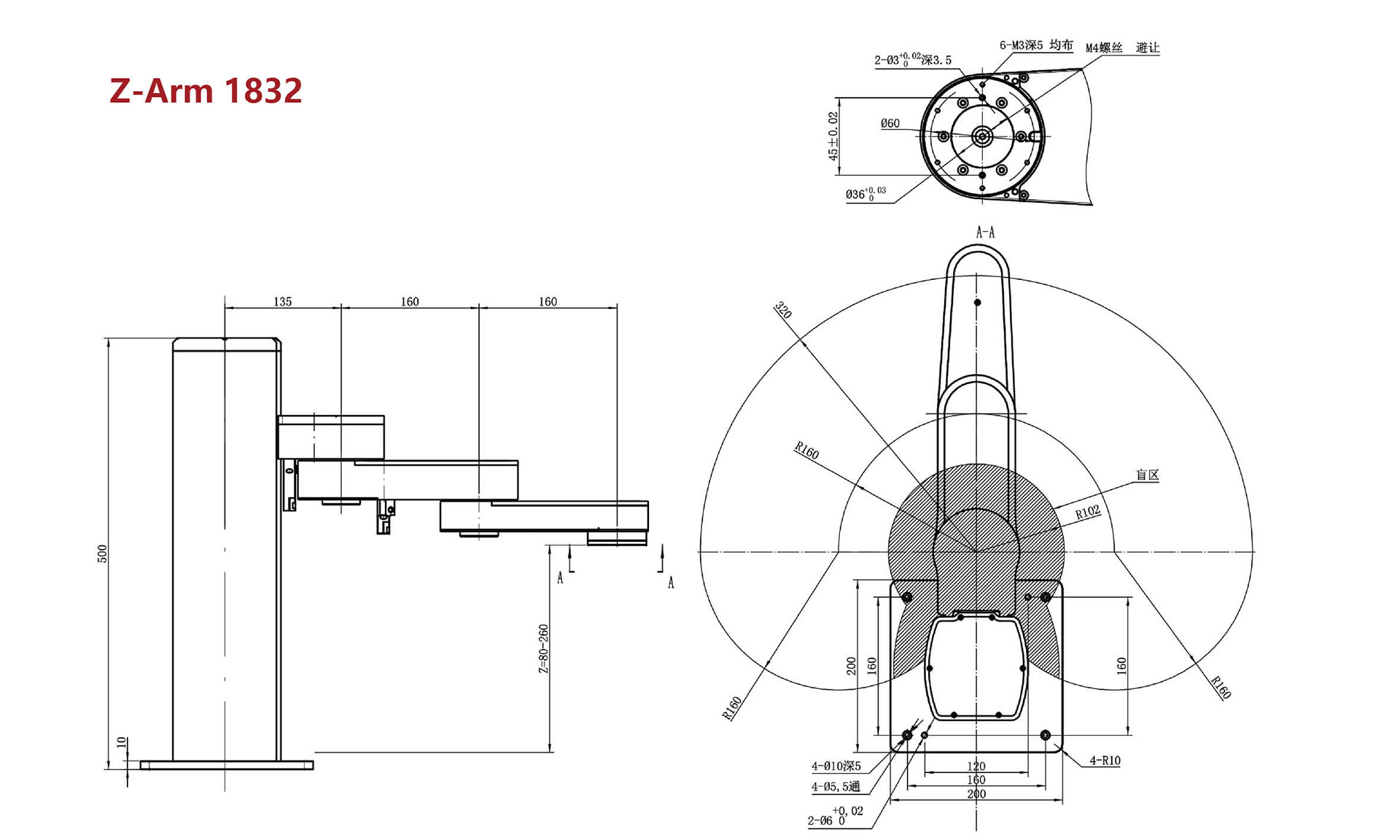

| 運動范圍尺寸圖 |
 |
Z-Arm 1832 規格參數
| 詳情 | |||
| 1軸臂長 | 160mm | ||
| 1軸旋轉角度 | ±90° | ||
| 2軸臂長 | 160mm | ||
| 2軸旋轉角度 | ±143° | ||

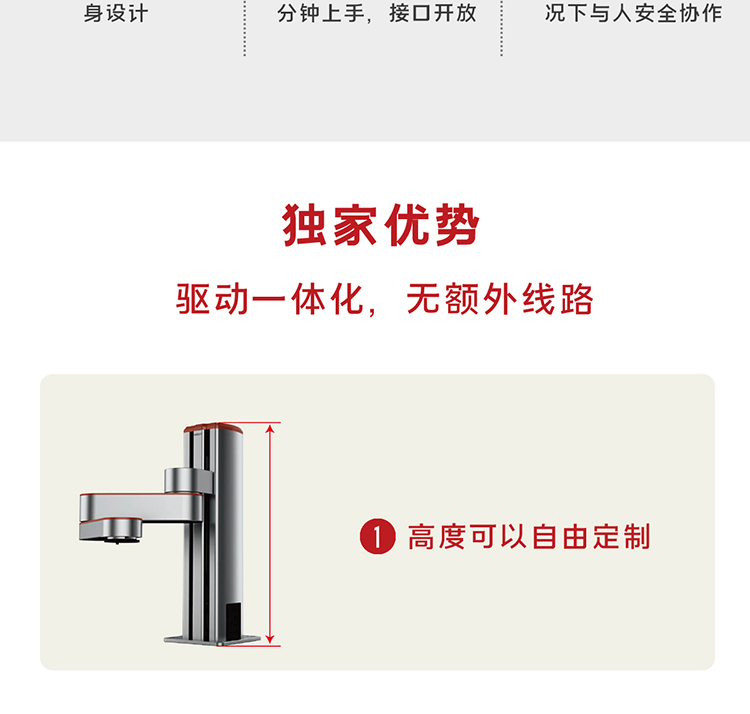

| Z軸行程 | 180mm（高度可定制） | ||

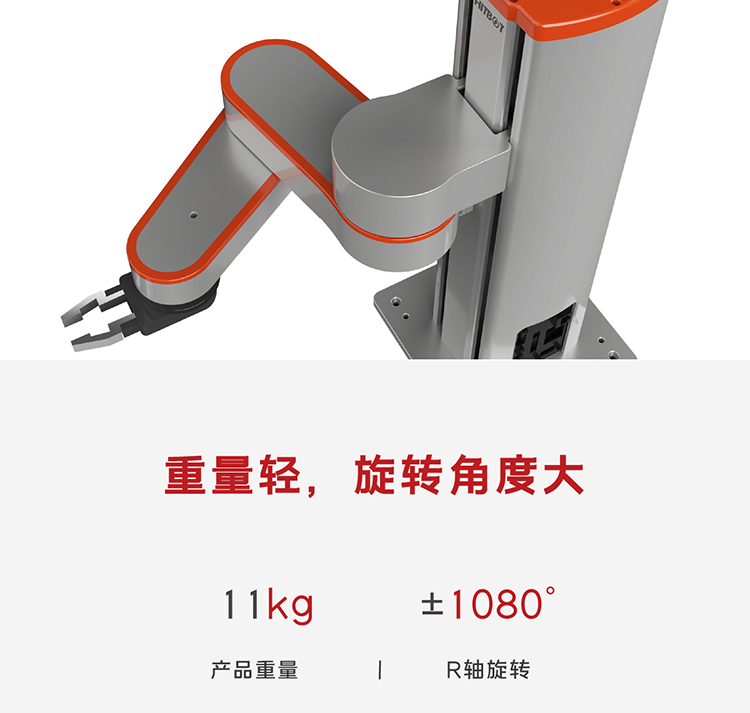

| R軸旋轉范圍 | ±1080° | ||
| 線速度 | 1017mm/s（負載0.5kg） | ||
| 重復定位精度 | ±0.02mm | ||
| 標準負載 | 0.5kg | ||
| 最大負載 | 1kg | ||
| 自由度 | 4 | ||
| 電源 | 額定功率：500W；輸入電壓：110V-220V（50-60HZ）；輸出電壓：DC 24V | ||
| 通訊 | Ethernet | ||
| Z軸可以定制高度 | 0.1m~0.5m | ||
| 電器預留接口 | / | ||
| 使用環境型 | 溫度：0~45℃ ；濕度：20~80%RH（不結霜） | ||
| I/O口 數字量輸入（隔離） | 9+3 | ||
| I/O口 數字量輸出（隔離） | 9+3 | ||
| I/O口 模擬量輸入（4-20mA） | / | ||
| I/O口 模擬量輸出（4-20mA） | / | ||
| 整機高度 | 500mm | ||
| 主機重量 | 180mm行程裸機重量約11kg | ||
| 底座外形尺寸 | 200*200*10mm | ||
| 底座固定孔位間距 | 160*160mm配四個M5*12螺絲 | ||
| 碰撞檢測 | √ | ||

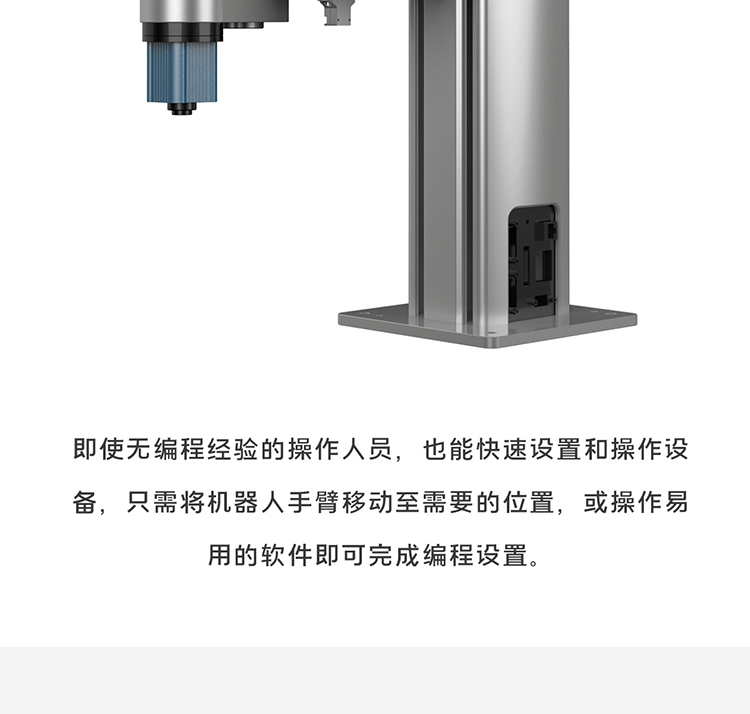

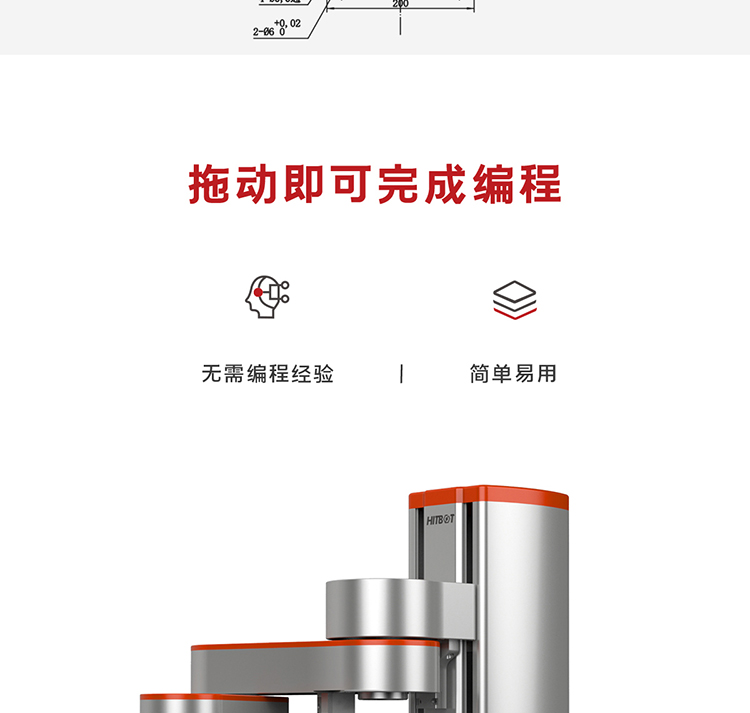

| 拖動示教 | √ | ||
| 硬急停 | √ | ||
| 調試/在線升級（USB口） | √ | ||
| 出線規格 | AC線&DC線：2米、不能走拖鏈 | ||
| 節拍時間 | 2.28s | ||
備注:由于產品不斷推新迭代，產品參數如有變更，恕不另行通知。
資料下載
Z-Arm-1832 核心參數
| 1軸臂長 | 160mm |
| 1軸旋轉角度 | ±90° |
| 2軸臂長 | 160mm |
| 2軸旋轉角度 | ±143° |
| Z軸行程 | 180mm（高度可定制） |
| R軸旋轉范圍 | ±1080° |
| 線速度 | 1017mm/s（負載0.5kg） |
| 重復定位精度 | ±0.02mm |
| 標準負載 | 0.5kg |
| 最大負載 | 1kg |
| 自由度 | 4 |
| 電源 | 額定功率：500W；輸入電壓：110V-220V（50-60HZ）；輸出電壓：DC 24V |
| 通訊 | Ethernet |
| Z軸可以定制高度 | 0.1m~0.5m |
| 電器預留接口 | / |
| 使用環境型 | 溫度：0~45℃ ；濕度：20~80%RH（不結霜） |
| I/O口 數字量輸入（隔離） | 9+3 |
| I/O口 數字量輸出（隔離） | 9+3 |
| I/O口 模擬量輸入（4-20mA） | / |
| I/O口 模擬量輸出（4-20mA） | / |
| 整機高度 | 500mm |
| 主機重量 | 180mm行程裸機重量約11kg |
| 底座外形尺寸 | 200*200*10mm |
| 底座固定孔位間距 | 160*160mm配四個M5*12螺絲 |
| 碰撞檢測 | √ |
| 拖動示教 | √ |
| 硬急停 | √ |
| 調試/在線升級（USB口） | √ |
| 出線規格 | AC線&DC線：2米、不能走拖鏈 |
| 節拍時間 | 2.28s |
備注:由于產品不斷推新迭代，產品參數如有變更，恕不另行通知。
