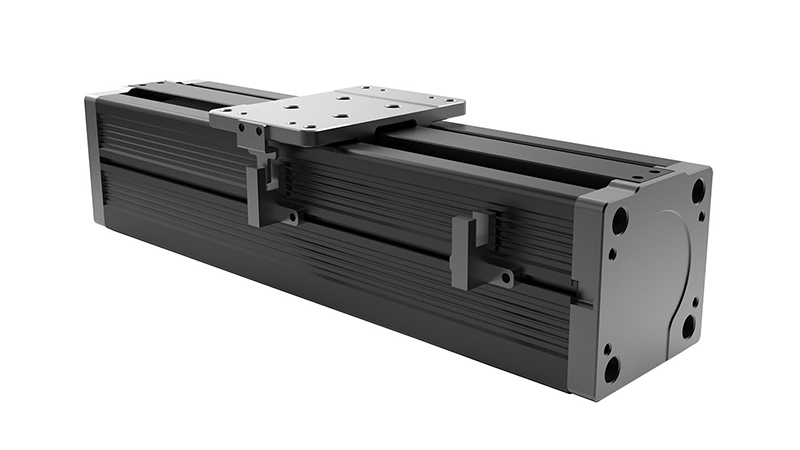

Z-Mod-ST-66SS

首頁 / 智能電缸 / Z-Mod-ST-66SS

• 最高速度：水平：180mm/s(3kg負載),垂直:120mm/s(3kg負載)
• 最大可搬重量 水平/壁掛: 8kg
• 垂直: 5kg
• 額定推力：100N（水平）
• 重復定位精度：±0.03mm

下載3D模型

下載產品手冊

• 最高速度：水平：180mm/s(3kg負載),垂直:120mm/s(3kg負載)
• 最大可搬重量 水平/壁掛: 8kg
• 垂直: 5kg
• 額定推力：100N（水平）
• 重復定位精度：±0.03mm

下載3D模型

下載產品手冊

產品描述

資料下載

產品描述

資料下載

Z-Mod-ST-66SS 核心參數

產品詳細參數

步進電機規格型號	HL57CM13(對標雷賽57CM13)
額定扭矩（N·m）	參考曲線性能圖
滾珠絲杠導程（mm）	25.4
最高速度（mm/sec）	水平：180（3kg負載）	垂直：120（3kg負載）
額定加速度 (mm/sec2)	/	/
最大可搬重量 水平/壁掛（kg）	8
垂直	5
額定推力（N）	100（水平）
行程范圍（mm）	100-500（100間隔）
馬達額定轉速（RPM）	參考曲線性能圖
注：1G=9800mm/sec2 最高速度只做參考，負載與速度成反比。
重復定位精度	±0.03mm
驅動方式	滾珠絲杠
動態容許力矩（注1）	Ma：58.5N·m，Mb：58.5N·m，Mc：104.7N·m
負荷允許伸出長度	150mm
傳感器	/
感應器線纜長度	1.5m
基座材質	擠壓鋁型材，黑色光澤
安裝面積精度要求	平面度0.05mm以下
使用環境	0-40°C,85％RH]（無結霜）
注1：行走壽命為10000km時的數值

規格參數

型號性能
電機功率/電壓	HL57CM13 (對標雷賽57CM13)
額定扭矩( N.m )	參考曲線性能圖
滾珠絲杠導程(mm)	25.4
最高速度（mm/sec)	水平：180（3kg?負載）	垂直：120（3kg 負載）
額定加速	/	/
最大可搬重量（水平/壁掛）（kg)	8
垂直	5
額定推力（N）	100 (水平）
行程范圍	100-500 ( 100 間隔）
馬達額定轉速（RPM）	參考曲線性能圖
注： 1G=9800mm/sec2，最高速度只做參考，負載與速度成反比

通用規格
重復定位精度	±0.03mm
驅動方式	滾珠絲杠
動態容許力矩（注1）	Ma:58.5N.m, Mb:58.5N.m, Mc:104.7N.m
負荷允許伸出長度	150mm
傳感器	/
感應器線纜長度	1.5m
基座材質	擠壓鋁型材，黑色光澤
安裝面積精度要求	平面度0.05mm以下
使用環境	0-40℃, 85%RH(無結霜）
注1：行走壽命為10000km時的數值

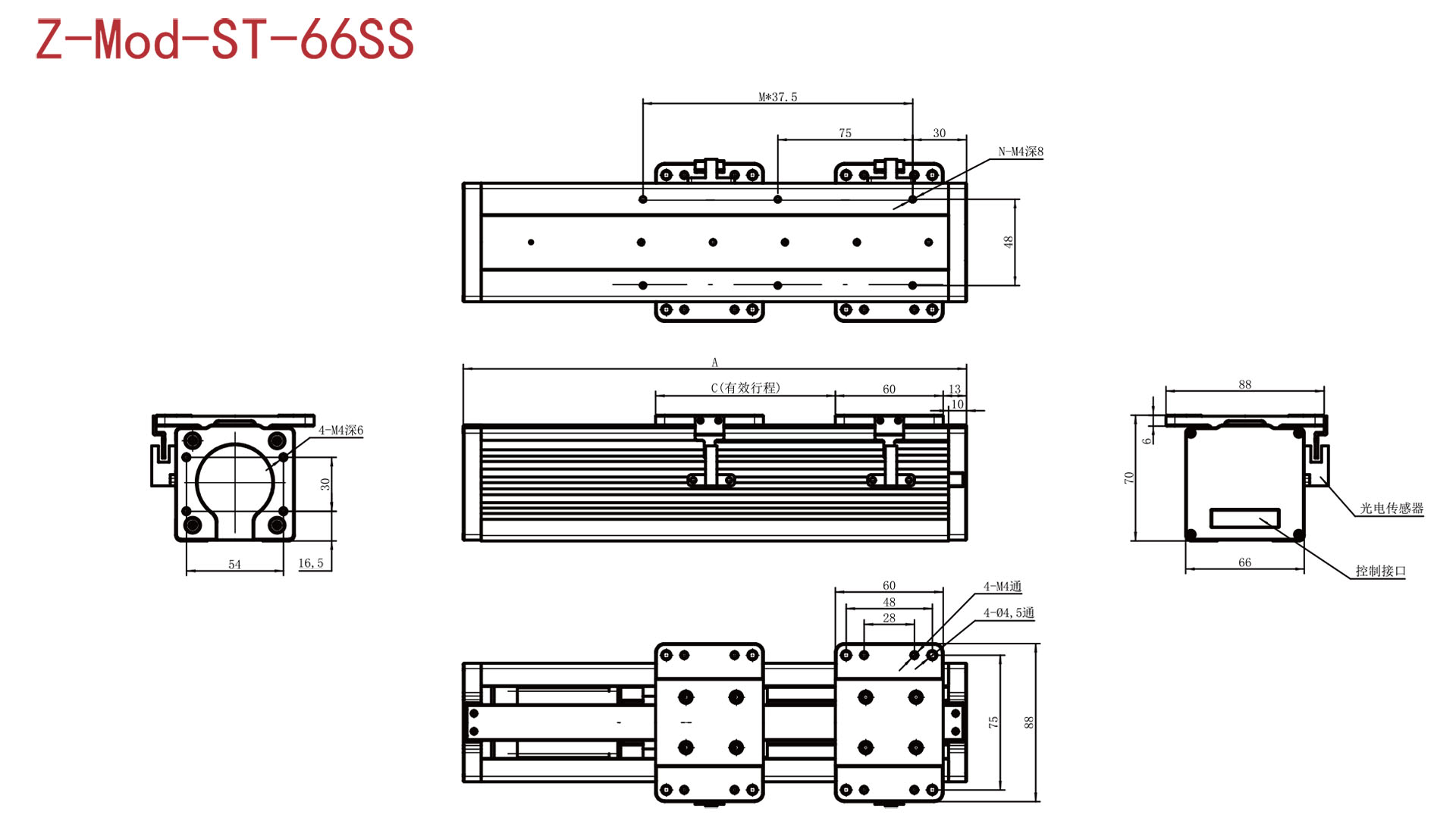

尺寸圖代號說明 ? 質量； 單位：mm
有效行程	100	200	300	400	500
A	280	380	480	580	680
C	100	200	300	400	500
?M	2	4	5	7	8
N	6	?10	12	16	18
?質量（kg)	2.7	3	3.7	4	4.7
